Незамерзающие гидранты и краны

Незамерзающий кран



Преимущества
Преимущество установки данных кранов состоит в том, что их можно использовать
круглогодично. Запорная часть крана находится в пределах отапливаемого
помещения, вентиль и излив — на улице, с внешней стороны здания.


Как он работает

Остатки воды из наклонного носика вытекают сразу же после прекращения подачи
воды под напором, в результате чего исчезает опасность возникновения ледяных
пробок, способных препятствовать стоку воды.

Применение
Таким, образом Вы получаете незамерзающий садовый кран, который будет полезен,
как в теплый период, так и в период самых сильных холодов. К примеру, для залива
катка или подачи воды в межсезонье.

МодельРозничная цена
ФотоКран незамерзающий UNIPUMP WF-2102 1 972 руб -20%
1 578 руб
Купить
ФотоКран незамерзающий UNIPUMP WF-2103 2 205 руб -20%
1 764 руб
Купить
ФотоКран незамерзающий UNIPUMP WF-2104 2 461 руб -20%
1 969 руб
Купить
ФотоКран незамерзающий UNIPUMP WF-2105 2 676 руб -20%
2 141 руб
Купить

Незамерзающий зимний кран для водоразбора

В тех случаях, когда водоснабжение организовано таким образом, что в холодное время года необходимо пользоваться краном, расположенным на улице (например, для того, чтобы помыть машину) возникают проблемы с его надёжной эксплуатацией. При минусовых температурах вода, остающаяся в кране и трубах подачи, просто замерзает и закупоривает ледяной пробкой конструкцию до весны или до того момента, когда кран отогреют горелкой или иным образом.

Для того чтобы наладить бесперебойную эксплуатацию уличного крана, необходимо использовать изделия специальной конструкции, предназначенные для работы при отрицательных температурах.

В настоящее время на рынке представлены аналогичные изделия, изготовленные такими компаниями, как:

Незамерзающий зимний кран, зимний кран ORAS

Принцип работы рассматриваемого изделия (незамерзающего крана).

Разработчики положили в основу конструкции простейшее решение, которое явилось поистине гениальной находкой. Часть крана, наиболее часто прекращающую работать в результате промерзания (запорную), они убрали внутрь отапливаемого помещения. А подачу воды от него к уличному крану – распределителю обеспечили через длинный носик, который прокладывается сквозь стену.

Присоединительная резьба крана к магистрали водоснабжения составляет ½ дюйма, а диаметр на излив – ¾ дюйма. Это позволяет достаточно просто подключать к нему муфты быстросъёмные садовые и разнообразные шланги.

Кран подобной конструкции не может замёрзнуть в любые морозы. Мокрые уплотнительные прокладки находятся в тёплом помещении. Кроме защиты наиболее уязвимой части конструкции, разработчики подумали и о носике. Его рекомендуется устанавливать в стене наклонно к уровню грунта на 2° – 5°. Это обеспечивает удаление воды, оставшейся в носике после закрывания крана, самотёком за счёт действия сил гравитации. В результате воды в носике не остаётся и, следовательно, замерзать в нём нечему.

Место для прокладки носика пробивается с использованием перфоратора или ударной дрели (в зависимости от материала стены). Далее, с использованием необходимого крепежа и прокладочного материала, вентиль фиксируется в необходимом положении и подключается к системе подачи воды (водозабору). Если патрубок имеет большую, чем требуется, длину, допускается его укорачивание с внутренней стороны.

Оставшиеся пустоты после установки заделываются с использованием монтажной пены.

Обзор продукции популярных производителей.

Изделия производителей, поименованных выше, имеют свои специфические особенности конструкций.

Компания из Финляндии, Oras, производит высококачественные латунные и медные краны, рассчитанные на эксплуатацию и при минусовых температурах, способные выдерживать давление до 10 бар. Их можно монтировать (в зависимости от моделей) в зданиях, толщина стен которых составляет от 250 мм до 1000 мм.

Читайте так же:
Самодельный аэратор для обезжелезивания воды

Производитель из США, компания Меррилл, предлагает модели запорных кранов уличного использования с удлиненным носиком. Последний, практически на всю свою длину, вмурован в стену дома. Он рассчитан на установку в зданиях, стены которых выложены из пеноблоков или кирпича, сэндвич – панелей или бруса, либо изготовлены по технологии каркасного домостроения. Различные модификации изделия позволяют устанавливать его в домах, толщина стен которых составляет 100 – 600 миллиметров.

Известный шведский производитель, Mora Armatur, изготавливает вентили, в конструкции которых изначально предусмотрен обратный клапан и специальный механизм, защищающий изделие от вторичного подсоса в него воды. Как только подача воды потребителю прекращается, её остатки из крана автоматически сливаются, что исключает возможность его промерзания. Носики этих изделий позволяют устанавливать их в стенах, толщина которых колеблется от 300 до 500 миллиметров.

Выбирая модель по длине носика, не следует забывать, что она должна на 2 – 3 см быть больше по длине, чем толщина стены, в которую он укладывается, чтобы было место для крепления штуцера садового крана.

Плюсы незамерзающих кранов рассматриваемых конструкций

Преимущества использования кранов упомянутой конструкции заключается в наличии у всех подобных изделий двухконтурной защиты от промерзания:

Кран садовый на 1/4 оборотов 3/4 дюйма

Кран для бочки с гайкой BOUTTE, № 5

Кран стильный «Дракон» на 1/4 оборота

2 093 ,00 Кран стильный «Дракон» на 1/4 оборота Показать все Похожие товары

Видео описание

О садовых умывальниках в следующем видео:

  • Резьбовая кран-букса (или винтовая букса). Система, в которой подача воды регулируется поворотом барашка, а внутри — резиновой запорной прокладкой. Плюс конструкции заключается в ее неприхотливости, поскольку она способна работать в загрязненной воде. Минусом является периодический износ прокладки, из-за чего устройство нуждается в периодическом обслуживании.
  • Металлокерамическая букса. Управление водным потоком происходит при помощи отполированных металлокерамических дисков. Такая запорная арматура обладает большим рабочим ресурсом, но чувствительна к примесям в воде; ее предпочтительно устанавливать в системе с водоочистным фильтром.

Особенности зимнего водоснабжения

Проблемы защиты крана от замерзания, неизбежного порыва касаются как дачников, жителей коттеджных поселков, так и предпринимателей, владельцев сельскохозяйственных, промышленных предприятий, в чьем ведении находятся водопроводные магистрали с выходящими на улицу гидрантами. В регионах со стабильно низкими температурами, продолжительными зимними сезонами решение вопроса особенно актуально.

Постепенно вентили поливочных кранов при температуре ниже 0°С обледеневают, замерзающая в трубах вода, согласно законам физики, увеличивается в объеме, приводит к разрыву отдельных участков магистрали.

Чтобы избежать порчи, приходится утеплять зоны потенциального замерзания воды, спускать трубу ниже уровня промерзания почвы либо размещать в теплых помещениях. Даже принятые меры лишь частично решают проблему, так как уличные краны остаются под угрозой риска разрушения, соответственно, они не смогут обеспечить водоснабжение.

Незамерзающий-кран-для-воды-Описание-особенности-плюсы-и-минусы-1

Вода во дворе нужна и зимой, для заливки катка например

Уличные нужды в поливочных кранах сохраняются в любой сезон. Зимой возникает потребность залить для детей горку на придомовом участке, организовать ледовую площадку, помыть машину на открытой территории и др.

Носить воду по старинке лейками, протягивать из дома резиновый шланг не самые комфортные, практичные способы доставки воды на улицу в мороз. Справляться со сложностями зимнего водопровода помогает незамерзающий кран для воды.

Незамерзающий уличный кран для воды, гидрант поливочный

1. Незамерзающие краны

2. Незамерзающие поливочные гидранты

Самым простым способом вывести воду на улицу является шланг, подсоединённый к любой точке водопровода и выброшенный через окно, дверь, отверстие в стене. Но как быть зимой? Понятно, что при отрицательных температурах вода, оставшаяся в наружних трубопроводах замёрзнет. Это не только затруднит использование, но и может повредить детали трубопровода. Для этой целы был придуман так называемый незамерзающий уличный кран для воды и незамерзающий поливочный гидрант. Давайте разберёмся чем они отличаются друг от друга и от обычных кранов.

Читайте так же:
Самодельные фильтры для очистки воды из скважины

Незамерзающий кран представляет из себя полую трубку с штоком внутри на всю длину. Со стороны улицы шток заканчивается барашком для ручного открытия-закрытия крана, а со стороны тёплого помещения – запорным клапаном, перекрывающим поступление воды из водопровода. Монтируется сквозь стену под небольшим уклоном в сторону улицы. Таким образом при открытии барашка вода поступает на уличные нужды, а при закрытии — перекрывается внутри помещения, остатки же воды самотёком вытекают на улицу и не допускают её замерзания внутри. Длина выбирается исходя из толщины стены.

Конструкция очень простая и удобная в использовании. В продаже всегда имеется ремкомплект с запасными резиновыми уплотнениями, которые можно оперативно заменить при выходе их из строя. Незамерзающим краном можно пользоваться круглогодично.

Незамерзающий поливочный гидрант по сути то же самое, только монтируется не горизонтально, а вертикально на любом участке трубопровода, пролегающего в земле на глубине непромерзания. В основном используется при обустройстве скважины с применением скважинного адаптера. Конструкция схожая, только открывается не крутящимся барашком, а поворотной ручкой-скобой. Представляет из себя оцинкованную трубу, внутри – шток, соединяющий верхнюю, управляющую часть, с нижней, дренирующей. Нижняя часть находится под землёй на глубине непромерзания грунта, изготовлена из бронзы, как и все хорошие адаптеры. Верхняя часть изготовлена из прочного чугуна, обычно окрашена в красный цвет.

Принцип действия незамерзающего уличного гидранта довольно прост: при поднятии ручки-скобы, снизу открывается запорный клапан. и вода из основного трубопровода поступает наверх, дренажные отверстия при этом перекрыты. При опускании ручки-скобы клапан перекрывает подачу воды, а дренажные отверстия наоборот открываются и вся вода, находящаяся в вертикальном участке гидранта сливается вниз. Для лучшего дренажа нижняя часть гидранта обсыпается гравием. Есть проушины для запирания ручки-скобы на замок.

Можно использовать круглый год. Всегда есть в продаже ремонтный комплект, в который входят различные прокладки и прочие запчасти, подверженные износу в процессе эксплуатации. Обслуживание производится сверху, т.е. раскапывать ничего не нужно.

Возможно Вам будет интересно:

Как слить воду на зиму?

Крышка для скважины

Адаптер или кессон?

Инструменты

Во время замены или ремонта водопровода и отопительной системы в квартире, возникает необходимость приобретения и установки кранов и вентилей. От их качества и верного выбора, во многом зависит, не только наше удобство использования, но и безопасность соседей снизу, потому как всегда есть вероятность затопления. Чтобы избежать ошибок и ненужных трат, важно предварительно разобраться в конструкции всех сантехнических приспособлений. Каждое устройство имеет свои функции, например, краны шаровые для воды отвечают за ее подачу и регуляцию в санузле и на кухне.

Оглавление:

Основные группы шаровых кранов

Потребитель не всегда может определиться с покупкой вентилей и кранов, особенно при ныне существующем ассортименте, подходящий шаровый кран для воды купить непросто. Чтобы не было путаницы, проще все эти сантехнические устройства разделить на 3 основные группы.

Читайте так же:
Рециркуляция горячей воды через бойлер

1. Пробковый кран более надежен, благодаря своей конструкции и высокой пропускной способности – его сечение ближе всего к диаметру водопроводной трубы. Это сводит к минимуму засорение и образование завихрений воды. Пробковый тип крана наиболее целесообразен в отопительной системе, а также и в системе газоснабжения. Основные достоинства этой разновидности кранов – нет резиновых прокладок, которые разрушаются под воздействием перекачиваемых потоков. Но притертые поверхности пробкового крана, сделанного из однородного металла, со временем скипаются намертво, из-за чего проворачивать его движок становится дальше все сложнее и сложнее. Надежная запорная арматура становится бесполезна, если ею невозможно пользоваться в случае аварии и других случаях вынужденного отключения подачи. Если в водопроводе нет жидкости, то его на улице оставляют и зимой.

2. Кран типа вентиль, используется для перекрытия воды при подаче на любой участок дома или квартиры, а также для предотвращения протечки или аварии. Такое же устройство повсеместно применяли для регулировки многоэтажных водопроводных стояков для общего распределения. Краны вентильного типа нередко работают и в отопительных системах, хотя у вентиля сечение протока по диаметру не совпадает с трубами, и это затрудняет циркуляцию теплой воды. Конструкция вентильного крана предусматривает перелом потока, где накапливается ржавчина, песок и мелкий мусор. Засорение протока вентиля затрудняет циркуляцию теплой воды в радиаторных батареях. Вентильный кран также монтируется в летний водопровод под шланг, но на зиму его демонтируют.

3. Шаровой кран наиболее надежен по конструкции, в основе конструкции – гладкий хромированный шар, который плотно прилегает к другим деталям и уплотнительным прокладкам. Он дает наименьшую протечку после монтажа, надежно перекрывая воду. Данная конструкция широко применяется в смесителях, а его отверстие дает возможность обеспечивать прохождение жидкости в отверстие, соответствующее сечению водопроводной трубы. Эта краны широко применяются в монтаже отопления, где теплая вода практически не имеет сопротивления протоку, исключая засорение и завихрения. В случае аварии или другой необходимости в остановке подачи воды, шаровой кран гарантирует прекращение потока. Однако даже после прекращения подачи жидкости, некоторое количество остается внутри крана – это особенность его конструкции. В кране такого типа предусмотрена полость между его корпусом и самим запорным шаром, что важно учитывать при монтаже этого типа кранов в наружный трубопровод.

Особенности шаровых кранов

На сегодня шаровые краны – наиболее надежный и распространенный вид для регуляции водопровода, поэтому применяются они довольно широко. Подобная форма также используется в газопроводах, нефтепроводах и водопроводах разного назначения. Их универсальность оттесняет другие виды кранов – клиновидные задвижки, конические и цилиндрические краны. В основе шарового крана – это вращательное приспособление с поворотом на 90°, а сам шар используется в качестве отсекающей поток воды арматуры. Это нашло широкое применение в смесителях и при подаче холодной и горячей воды, а также в отопительной системе многоэтажных домов.

Как разновидность трубопроводных вентилей и запирающих кранов в виде сферы известна более столетия, но они не были столь распространенными – из-за первичного несовершенства конструкции. Современные шаровые краны гарантируют надежную многолетнюю работу, особенно если продукция фирменная, например, от Valvex. С появлением новых технологий, апробированных сплавов и современных материалов, типа синтетического каучука и фторопласта, шаровые краны вышли в лидеры, благодаря своей простоте и надежности.

Читайте так же:
Устройство насоса малыш с нижним забором воды

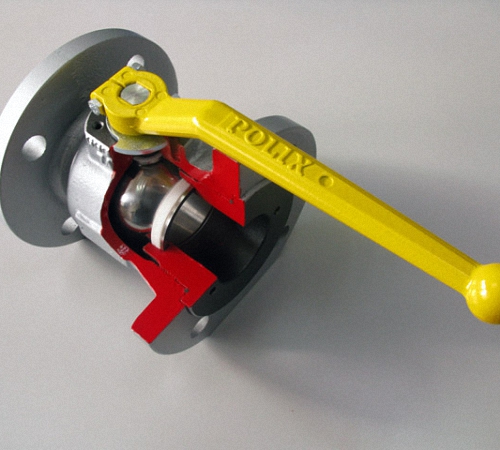

Основные детали конструкции шарового крана для воды:

  • поворотный шар из хромированной латуни,
  • откручивающаяся деталь корпуса,
  • уплотнитель шаровой детали из тефлона,
  • уплотнители штока из резины,
  • винт из оцинкованной стали,
  • шток,
  • поворотный рычаг.

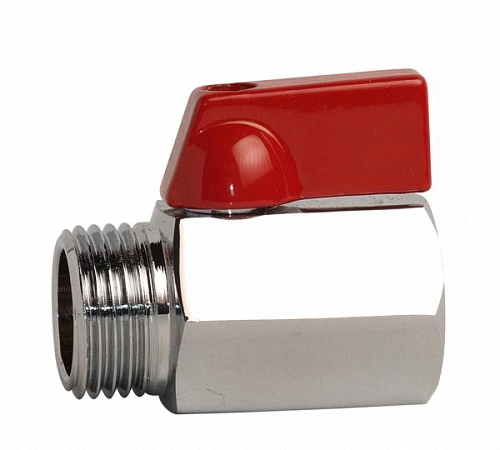

Конструкция муфтового крана во многом похожа – латунный корпус и хромированный шар, латунный шток, фторопластовые уплотнительные кольца, фиксирующая шайба и контргайка, прижимная гайка, рычаг или рукоятка.

Шаровые краны открывают и закрывают поворотом шара через рычаг вправо-влево, а в смесителях может использоваться вверх-вниз. Визуально это наиболее удобно, поскольку сразу видно, насколько открыт кран или полностью закрыт. В их конструкции не предусмотрено множества поворотных движущихся деталей, что сводит к минимуму риск протечки.

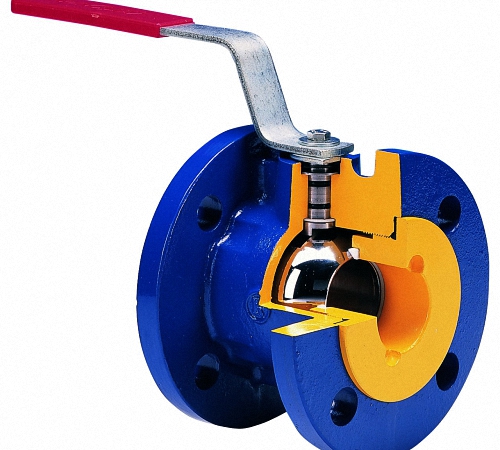

Есть также и другие разновидности – фланцевые шаровые краны, используемые в производственной сфере, ЖКХ, нефтегазовой добыче. А муфтовые шаровые краны широко применимы в водопроводной и отопительной системе ЖКХ и в системах транспортировки жидкостей, но он не подходят для прохождения абразивных частиц.

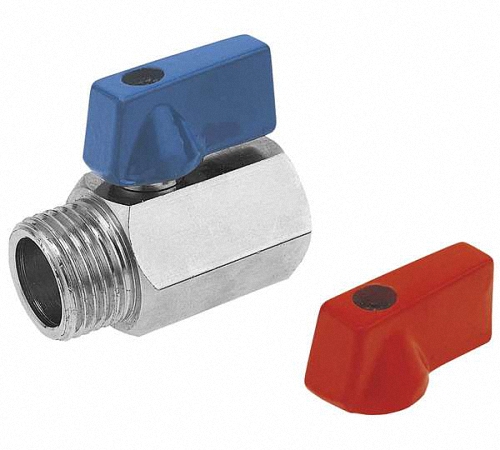

Самые простые по конструкции – бытовые шаровые краны для холодной воды. Муфтовые способные выдержать серьезную нагрузку, поэтому их называют шаровые краны для горячей воды. Все разновидности имеют много общего, а форма крана зависит от предназначения. Но у всех поток идет через отверстие, а перекрытие воды осуществляется поворотом рычага на 90°.

В полнопроходных домашних кранах диаметр сечения трубы должен совпадать с отверстиями шара. В отопительных системах требуется приспособление для выхода воздуха из труб, поэтому устанавливают так называемый кран Маевского, оснащенного клапаном. Ручка для вращения шарового устройства бывает в виде одинарного рычага или двойной «баттерфляй».

Есть также шаровые краны с фильтром для монтажа бытовой техники типа посудомоечных машин. Его отвод с фильтром способен предотвратить попадание абразивных частиц в дорогую импортную технику, рассчитанную на воду максимальной очистки.

Также на сегодня есть наиболее современные финские смесители, имеющие наружную конструкцию в виде шара, где простым движением регулируется и температура воды, и сила напора. Это очень удобно, но они более сложны по внутреннему устройству. Их также называют краны-американки, и стоят они на порядок дороже. Обладатели таких приспособлений быстро привыкают к такому способу регуляции воды из крана, отказываясь от другого типа смесителей в ванной или на кухне.

Особенности конструкции муфтовых кранов

Эта разновидность шаровых кранов широко используется в промышленности, поскольку их конструкция выдерживает значительную нагрузку – давление до 1,6 МПа и температура жидкостей около 120°C. Оптимальный материал для этих кранов – латунь, притом не только для корпуса, но для шара.

Нередко используют сталь и сплавы с хромированием – во избежание коррозии метала. Муфтовый тип крана продуман таким образом, чтобы совпадал диаметр отверстия труб и внутренний диаметр потока в изделии, чтобы уменьшить сопротивление потока. Шток крана не соприкасается с корпусом, исключая прикипание, благодаря фторопластовым прокладкам, выдерживающим высокое давление и горячую среду.

Преимущества шаровых кранов

Шаровые краны получили широкое распространение не только благодаря эргономичному дизайну и удобству в использовании. Среди преимуществ этих современных запорных механизмов отмечают следующие свойства:

  • компактная конструкция;
  • надежность и долговечность;
  • экономичность и минимальная потеря воды;
  • удобство управления рычагом;
  • высокая герметичность;
  • отсутствие завихрений и застойных зон;
  • минимальное изнашивание при активной амортизации;
  • не требуют ремонта и дополнительного обслуживания длительное время.

Как выбрать качественный шаровый кран

Перед посещением магазина, чтобы пробрести краны шаровые для воды, размеры водопроводной трубы важны – для совместимости сечения и размеров отверстий шара.

Читайте так же:
Устройство погреба при высоком уровне грунтовых вод

1. На краны шаровые для воды цены узнать лучше заранее, просматривая предложения в интернет-магазинах. На подходящие по параметрам краны выписываем маркировку, размеры и все что заинтересовало. Всю дополнительную информацию можно узнать в строительном супермаркете, непосредственно у консультанта. Это немаловажно, потому что когда есть возможность подержать товар в руках, дополнительно оцениваем его качество визуально. Рассматривая отретушированные картинки на сайте, невозможно отличить дорогой подлинник от дешевой подделки.

2. У качественной продукции должен быть торговый знак, подробная инструкция и сертификат, подробная маркировка. Дополнительно исследуем товар – есть ли перевод на русский в основной инструкции, это свойство лицензионных продаж импортного товара. На нелегальном товаре идет корявый перевод, искажения в надписях и логотипах, может отсутствовать дата выпуска и страна-производитель. За качество такого товара никто не отвечает.

3. Внимательно осмотрите все поверхности изделия – нет ли там сколов защитного покрытия, трещин, неровностей, наплывов и слущивания краски на поворотном рычаге. У качественного товара везде одинаковая толщина стенок корпуса и симметричных деталей.

4. При помощи магнита есть возможность понять, из какого металла шаровой затвор, в идеале – латунь, у подделок чаще всего стальной шар. Также тусклая зеркальная поверхность шарового затвора подтверждает, что в руках некачественный продукт.

5. Корпус хорошего подлинника чаще всего делается из латуни, за исключением хромированных шаровых смесителей. Подделку сделают, скорее из оцинковки или силумина. Защитное покрытие нередко сцарапывается, внутри цвет металла в идеале светло-желтый.

6. При покупке крана не обращайте внимания на изделия с самой низкой ценой. По-настоящему качественный лицензионный товар не может быть дешевым. Оформляя покупку, обязаны выдать товарный чек, который даст право обменять кран, если обнаружится дефект. Лучше всего, когда есть гарантийный талон, который не дают на подделку. И обязательно проверьте наличие подробной инструкции.

Совет: Повышение спроса на качественные шаровые краны породило выпуск поддельных изделий, которые мало чем отличаются визуально, но очень негативно влияют на репутацию проверенных производителей. Такие шаровые краны быстр приходят в негодность или подтекают, а бывали случаи, когда приобретенные на рынке изделия трескались и разваливались в руках сантехника во время монтажа. Самый проверенный товар – у официальных дистрибьюторов.

Установка в квартире

Монтаж полнопроходного шарового крана лучше доверить специалистам, например, грамотному сантехнику или обслуживающему персоналу компании-дистрибьютора. При возможной протечке за неполадки будут отвечать они, а не покупатели.

После монтажа оборудования, смесителей и кранов, важно проверить герметичность всех соединений и осторожно открыть вентиль, чтобы не спровоцировать гидродинамическую атаку. По завершении установки важно проследить за новым оборудованием – нет ли там течи.

Ремонт

В процессе эксплуатации проблемы могут возникнуть из-за использования горячей жесткой воды, которая способна повредить запорный механизм отложением кальция. Во время ремонта в замене нуждается только рычаг крана и поворотная головка.

Помните, что модификации шаровых кранов отличаются, поэтому способ их демонтажа отличается, лучше доверить это специалистам. Потребность в замене или ремонте крана также возникает при неравномерной подаче воды – это говорит о проблемах уплотнителей внутри самого крана.
